Linha Platinum
Design sofisticado com área de descanso integrada. A combinação perfeita entre elegância e funcionalidade para seu espaço.
5 Tamanhos
De 4m a 8m
Até 22.900L
Capacidade
Design Premium
Acabamento superior
Área de Descanso
Integrada

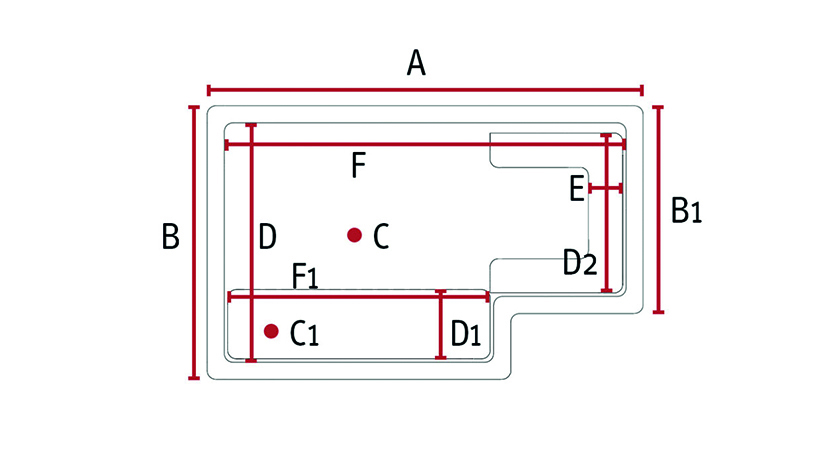

Medidas e Especificações
Confira as dimensões de cada modelo da Linha Platinum
| MODELOS | MEDIDAS EXTERNAS (m) | MEDIDAS INTERNAS (m) | LITROS | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | B1 | C | C1 | D | D1 | D2 | E | F | F1 | ||
| LD-414 | 4,02 | 2,60 | 2,00 | 1,42 | 0,43 | 2,20 | 0,58 | 1,60 | 0,40 | 3,62 | 2,62 | 5.500 |
| LD-514 | 5,05 | 3,28 | 2,38 | 1,42 | 0,43 | 2,88 | 0,90 | 1,98 | 0,40 | 4,65 | 3,36 | 8.900 |
| LD-614 | 6,05 | 3,55 | 2,60 | 1,42 | 0,43 | 3,15 | 1,00 | 2,15 | 0,40 | 5,65 | 4,20 | 13.500 |
| LD-714 | 7,10 | 3,82 | 2,70 | 1,42 | 0,43 | 3,42 | 1,11 | 2,31 | 0,40 | 6,70 | 4,85 | 18.500 |
| LD-814 | 8,10 | 4,12 | 2,87 | 1,42 | 0,43 | 3,72 | 1,25 | 2,47 | 0,40 | 7,70 | 5,70 | 22.900 |
MEDIDAS EXTERNAS (m)
4,02
2,60
2,00
1,42
0,43
MEDIDAS INTERNAS (m)
2,20
0,58
1,60
0,40
3,62
2,62
MEDIDAS EXTERNAS (m)
5,05
3,28
2,38
1,42
0,43
MEDIDAS INTERNAS (m)
2,88
0,90
1,98
0,40
4,65
3,36
MEDIDAS EXTERNAS (m)
6,05
3,55
2,60
1,42
0,43
MEDIDAS INTERNAS (m)
3,15
1,00
2,15
0,40
5,65
4,20
MEDIDAS EXTERNAS (m)
7,10
3,82
2,70
1,42
0,43
MEDIDAS INTERNAS (m)
3,42
1,11
2,31
0,40
6,70
4,85
MEDIDAS EXTERNAS (m)
8,10
4,12
2,87
1,42
0,43
MEDIDAS INTERNAS (m)
3,72
1,25
2,47
0,40
7,70
5,70
Desenhos Técnicos
Baixe os desenhos técnicos em PDF para planejamento da instalação
Interessado na Linha Platinum?
Entre em contato com uma de nossas revendas autorizadas para receber um orçamento personalizado e tirar todas as suas dúvidas.
Solicitar contato
